Samenwerking met Ter Velde & Den Besten

Een gebouw eerst digitaal begrijpen

Voordat een gebouw circulair wordt ontmanteld, is het belangrijk om precies te weten hoe het is opgebouwd. Ter Velde & Den Besten brengt bestaande gebouwen met behulp van geavanceerde 3D-scans en BIM-modellen digitaal in kaart. Constructies, bouwdelen en verbindingen worden vastgelegd in een gedetailleerd digitaal model dat inzicht geeft in de opbouw van het gebouw.

Lagemaat verrijkt dit model vervolgens met circulaire informatie. We leggen onder andere de losmaakbaarheid van bouwdelen vast, bepalen de circulariteitswaarde en brengen hergebruikspotentie, materiaalstromen en opbrengstpercentages in beeld. Door deze informatie aan het BIM-model toe te voegen, ontstaat een compleet digitaal overzicht dat helpt om de ontmanteling zorgvuldig voor te bereiden en materialen zo hoogwaardig mogelijk te oogsten voor een tweede leven.

Digitaal scannen

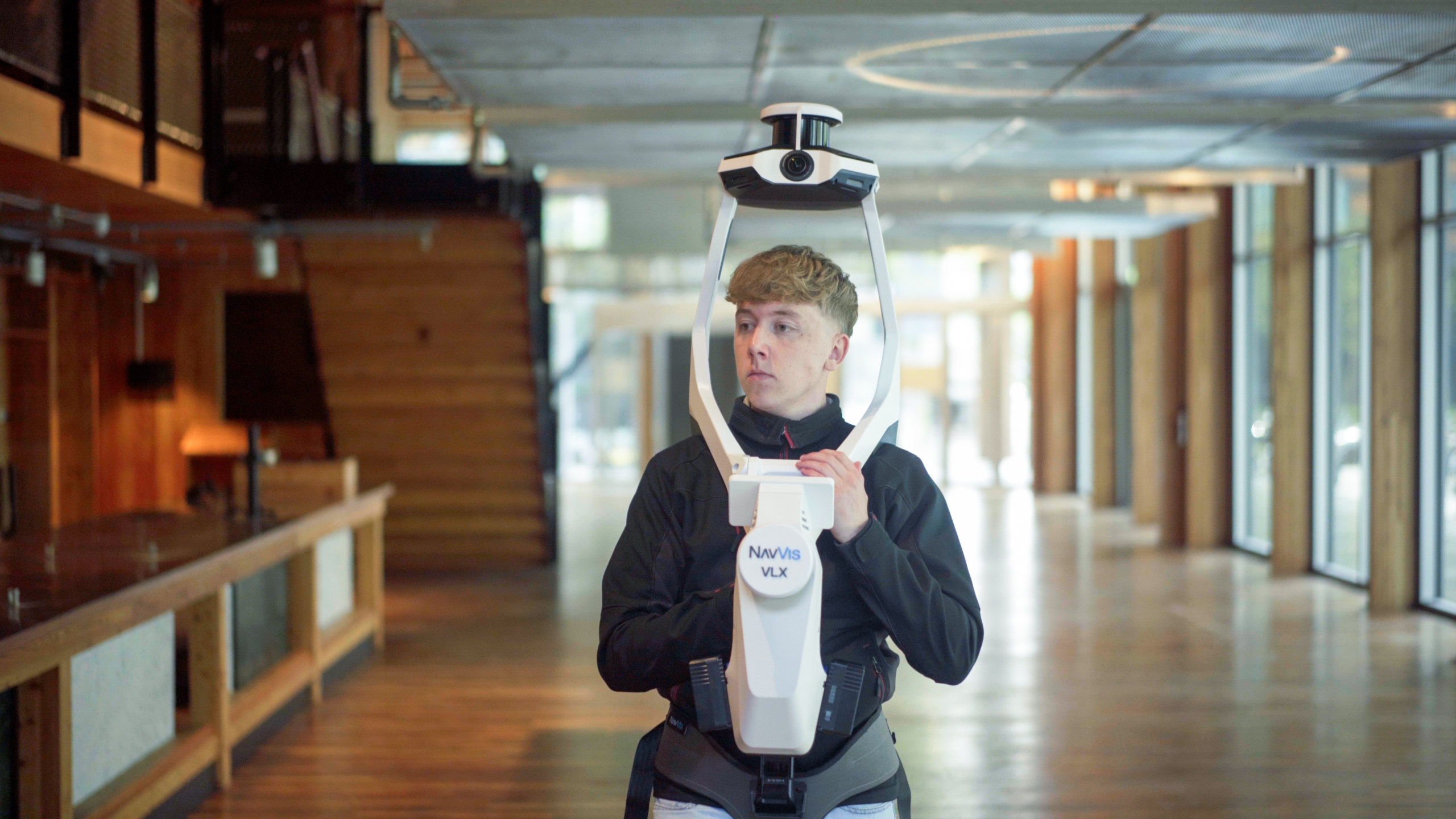

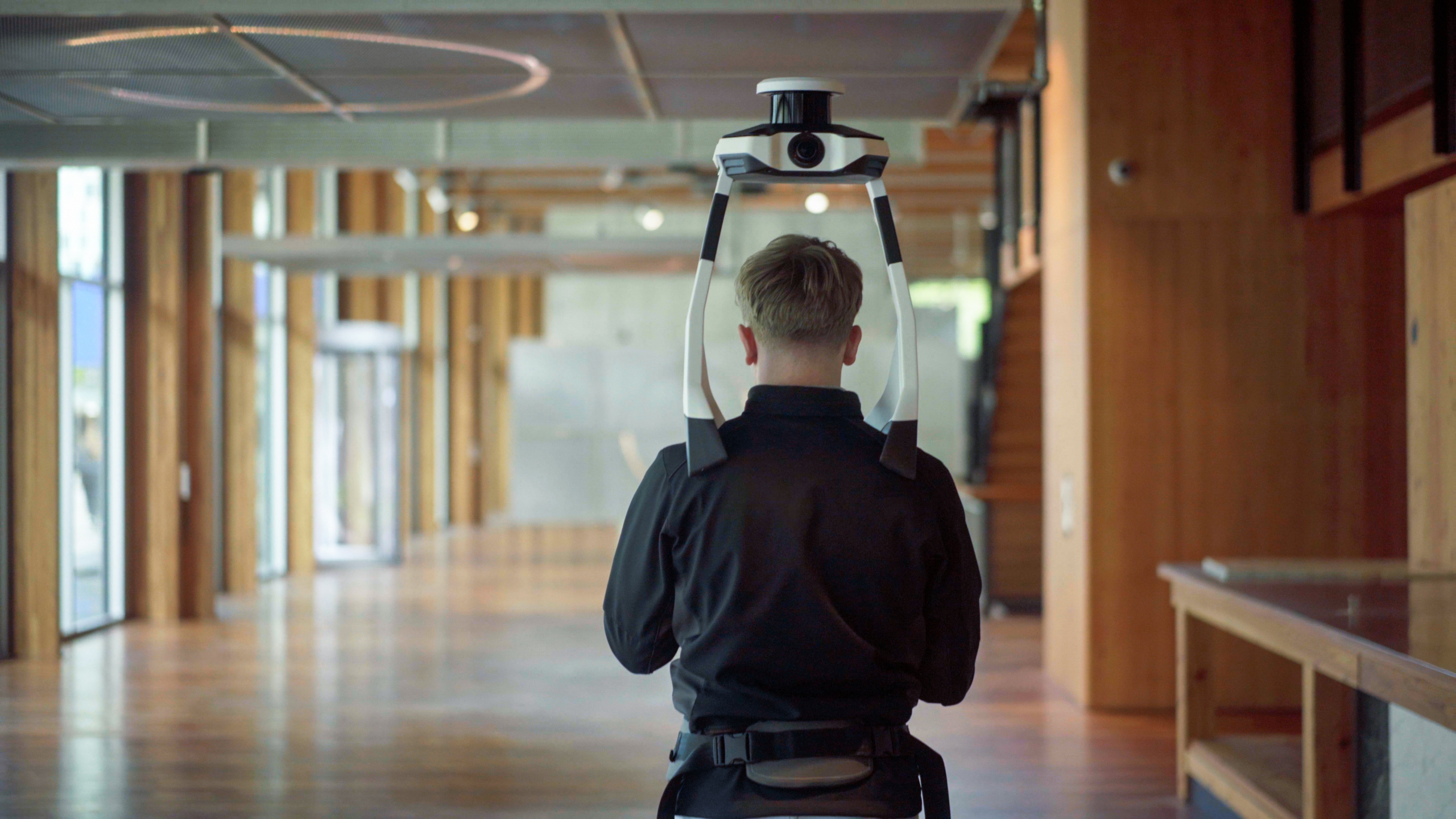

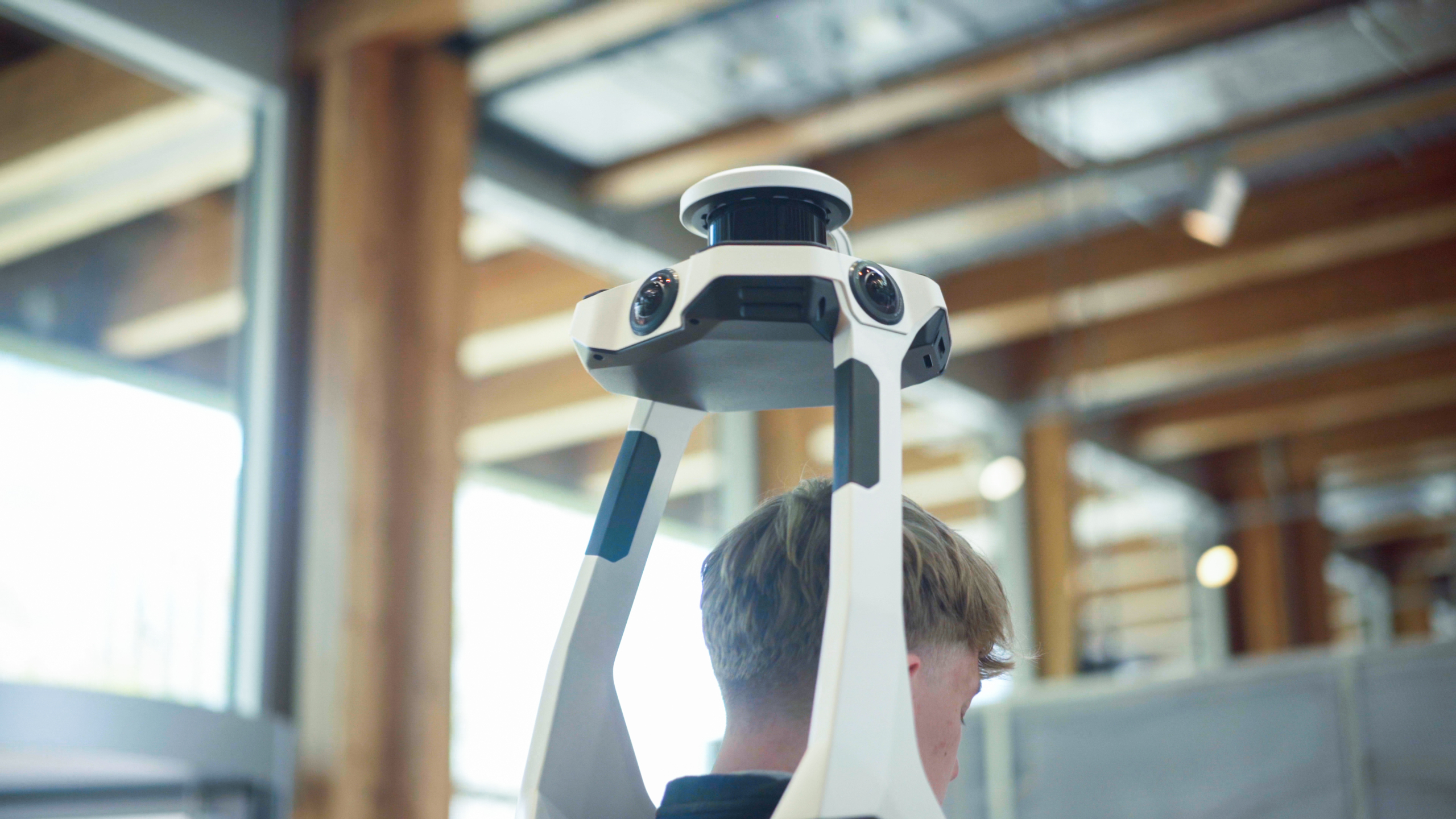

Lagemaat en Ter Velde & Den Besten beschikken gezamenlijk over een NavVis VLX 3-scanner. De scanner wordt op de rug en schouders gedragen, waardoor de gebruiker zich vrij door een gebouw kan bewegen. Tijdens het lopen legt de NavVis VLX 3 de volledige bestaande situatie tot op de millimeter nauwkeurig vast als een pointcloud. Dit maakt het mogelijk om gebouwen snel, efficiënt en flexibel in te meten.

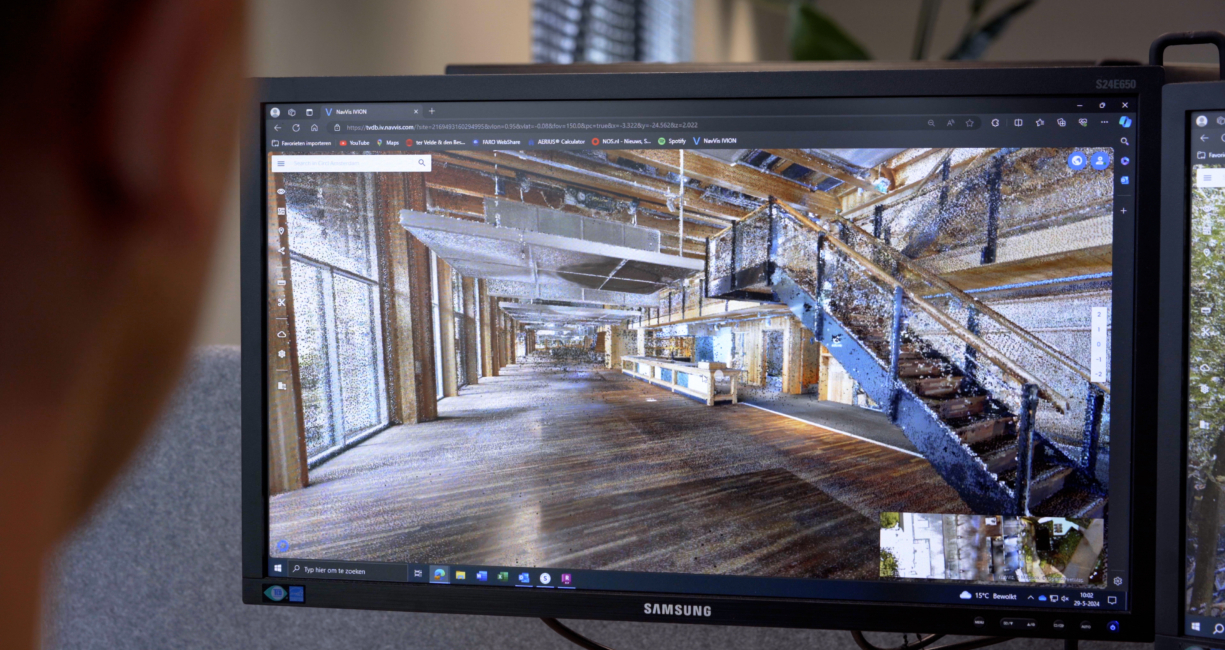

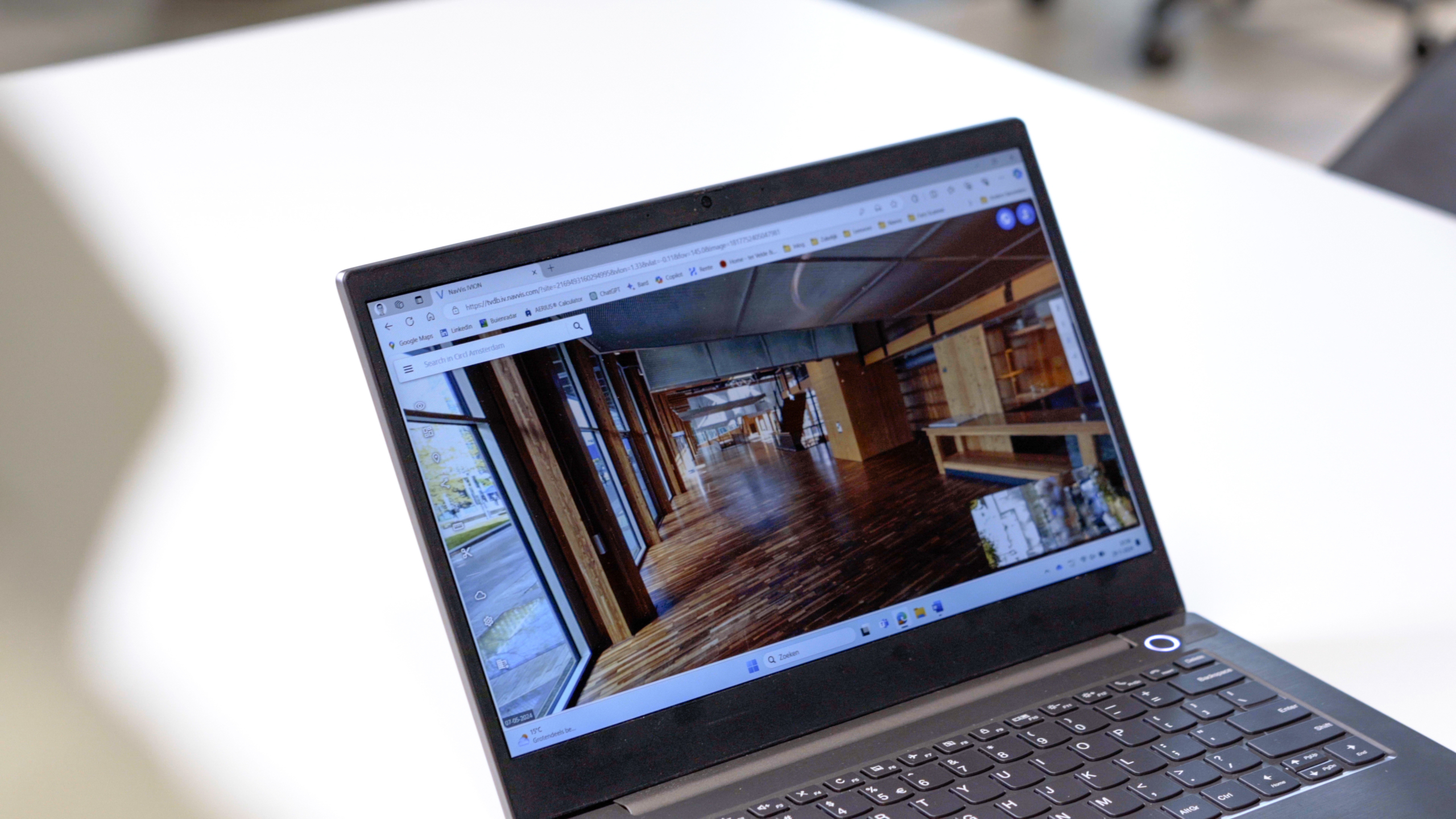

Een pointcloud is een digitale weergave van een bestaand gebouw in de actuele (as-is) situatie. Hiermee kan de maatvoering van een gebouw zeer nauwkeurig worden gecontroleerd en vergeleken met de oorspronkelijke archieftekeningen. Dit vormt een betrouwbare basis voor het opstellen van een BIM-model en het voorbereiden van een circulaire ontmanteling.

Voorbeelden in de praktijk

De samenwerking is zichtbaar in uiteenlopende circulaire projecten. Bij de voorbereiding van de verplaatsing van het Zuiderstrandtheater werd het volledige gebouw digitaal gemodelleerd en opgedeeld in duizenden afzonderlijke onderdelen. Hierdoor ontstond een compleet overzicht van de constructie en kon voor ieder bouwdeel worden bepaald hoe het veilig en efficiënt gedemonteerd kon worden.

Ook bij de circulaire ontmanteling van het Circl-paviljoen speelde deze werkwijze een belangrijke rol. Materialen werden nauwkeurig geregistreerd, voorzien van een unieke identificatie en opgeslagen voor toekomstig gebruik. Dankzij deze aanpak blijven waardevolle bouwmaterialen beschikbaar voor nieuwe toepassingen binnen de circulaire economie.

Daarnaast heeft Ter Velde & Den Besten voor het nieuwe Kruizinga-pand een volledig digitaal model uitgewerkt. Van de nieuw te bouwen bebouwing is een digitale twin ontwikkeld, die tijdens het ontwerp- en bouwproces als nauwkeurige digitale representatie van het gebouw dient.

Ook binnen Circulair Centrum Nederland (CCN) werken Lagemaat en Ter Velde & Den Besten intensief samen. Ter Velde & Den Besten verzorgt het technisch ontwerp (TO) en uitvoeringsontwerp (UO) van het circulaire gebouw. In combinatie met de circulaire kennis van Lagemaat op het gebied van ontmanteling, materiaalinventarisatie en hergebruik ontstaat een integrale aanpak waarin ontwerp, uitvoering en circulariteit vanaf het eerste moment met elkaar verbonden zijn.

Meer dan alleen digitalisering

De samenwerking draait niet alleen om het digitaliseren van bestaande gebouwen, maar ook om het ontwerpen en realiseren van nieuwe (circulaire) projecten. Door technische kennis, digitale innovatie en praktijkervaring samen te brengen, creëren we een doordacht proces waarin materialen hun waarde behouden en projecten efficiënt kunnen worden uitgevoerd.
